瞬态抑制二极管(TVS)的原理及简介
瞬态二极管（Transient Voltage Suppressor）简称TVS，是一种二极管形式的高效能保护器件。它的电气性能是由P-N结面积，参杂浓度及晶片阻质决定的。其耐突波电流的能力与其P-N结面积成正比。
当TVS二极管的两级受到反向瞬态高压能量冲击时，它能以10的负12次方秒量级的速度，将其两极间的高阻抗变为低阻抗，吸收高达数千瓦的 浪涌功率，使两极间的电压箝位于一个预定值，有效地保护电子线路中的精密元 器件，免受各种浪涌脉冲的损坏。（相关阅读：TVS管有那些特性,TVS管的单向和双向有什么区别）
瞬态抑制二极管(TVS)的特点：响应时间快、体积小、箝位电压较易控制、漏电流低、瞬态功率大、可靠性高等等。在TVS管的工作范围内，性能可靠、不易劣化、使用寿命长，所以在过电压的电路保护中应用非常广泛。

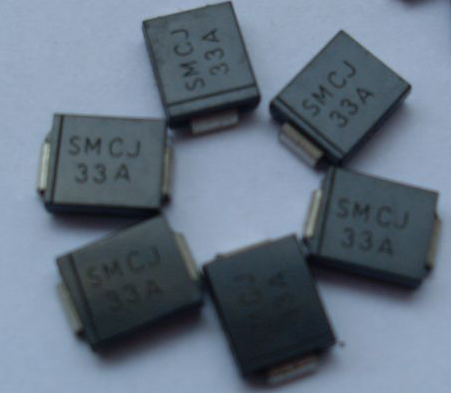

瞬态抑制二极管
瞬态抑制二极管(TVS)的应用范围：TVS一般都用在半导体和敏感零件上，以及二级电源和电路的保护中，还有防静电等等。
瞬态抑制二极管(TVS)的原理：TVS用在瞬间突波之抑制，和受保护器件并联。在正常情况下，TVS对保护线路呈现高阻抗的状态，当瞬间电压超过其击穿电压时候，TVS就提供一个低阻抗的路径予瞬间电流，使得原本流向被保护器件的瞬间电流转而分流到TVS二极管上，这样子话，受保护的器件两端电压被限制在TVS两端的箝制电压。当过电压故障消失以后，TVS又恢复到高阻抗状态。(推荐阅读：5KASMD3216贴片气体放电管JTS3216系列)
