气体放电管的主要参数和设计实例
网名为“孟小信”的客户发来邮件说道：我是一名保险丝爱好者，最近在研究气体放电管的相关知识，可是关于一些气体放电管的参数问题不是很明白，可不可以讲解下，有设计实例就更好了。
所以，今天小编在这里统一回复，关于气体放电管的主要参数和设计实例，简单讲解如下：
1)反应时间指从外加电压超过击穿电压到产生击穿现象的时间，气体放电管反应时间一般在μs数量极。
2)功率容量指气体放电管所能承受及散发的最大能量，其定义为在固定的8×20μs电流波形下，所能承受及散发的电流。(相关阅读：放电管类型和选型方法)
3)电容量指在特定的1MHz频率下测得的气体放电管两极间电容量。气体放电管电容量很小，一般为≤1pF。
4)直流击穿电压当外施电压以500V/s的速率上升，放电管产生火花时的电压为击穿电压。气体放电管具有多种不同规格的直流击穿电压，其值取决于气体的种类和电极间的距离等因素。
5)温度范围其工作温度范围一般在-55℃～+125℃之间。
集电通防雷管的应用
气体放电管的设计实例主要有电话机和传真机比较普遍，还有气体放电管和压敏电阻组合构成的抑制电路，下面一起简单给大家讲解下：

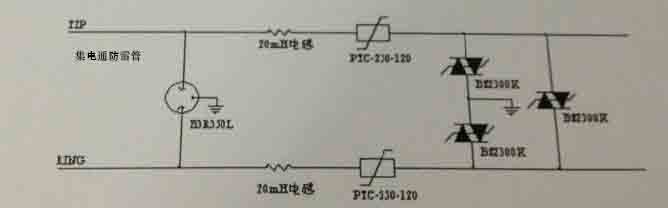

1)电话机/传真机等各类通讯设备防雷应用
如图所示。特点为低电流量，高持续电源，无漏电流，高可靠性。
气体放电管的原理、选型及设计实例分析

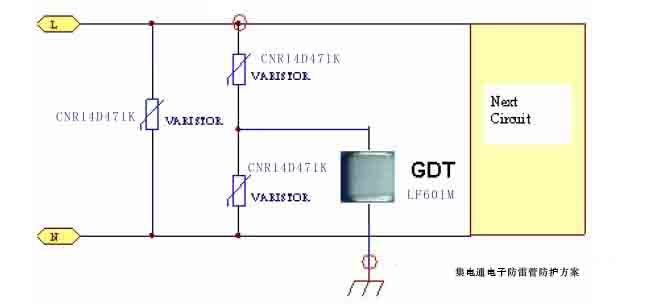

2)气体放电管和压敏电阻组合构成的抑制电路
下图是气体放电管和压敏电阻组合构成的浪涌抑制电路。由于压敏电阻有一致命缺点：具有不稳定的漏电流，性能较差的压敏电阻使用一段时间后，因漏电流变大可能会发热自爆。为解决这一问题在压敏电阻之间串入气体放电管。在这种串联组合支路中，气体放电管起一个开关作用，当没有暂态过电压作用时，它能将压敏电阻与系统隔离开，使压敏电阻中几乎无泄漏电流，从而有效地减缓压敏电阻性能衰退。(推荐阅读：10KA三级防雷管带引脚6*8.5mm系列气体放电管JTA36H)
集电通防雷管防护方案
以上就是小编整理的相关气体放电管的主要参数和设计实例，相信大家看完对气体放电管有了一个更深的认识和了解，欢迎广大客户或者兴趣爱好者朋友给小编留言，知识交流，产品疑惑解答尽在联系我们页面。
